Pwogram kontwòl pwodwi nan aparèy chofaj awozaj segondè vòltaj 2

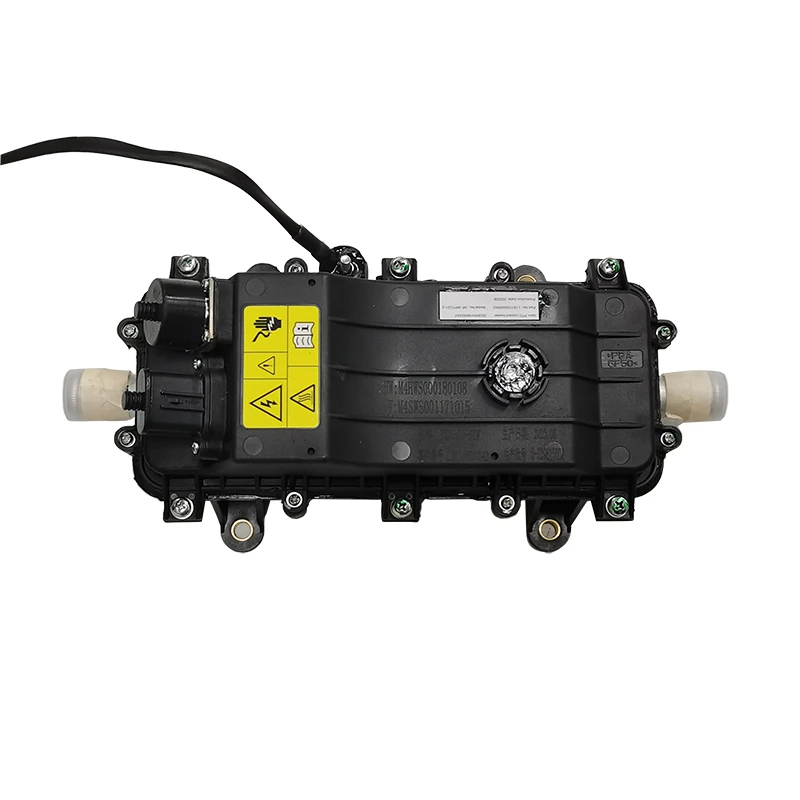

Chofaj dlo PTC ka bay chalè pou kabin nouvo enèji machin yo epi satisfè estanda dekonjle san danje ak debouyay. Li tou bay chalè nan lòt pati nan veyikil la ki mande règleman tanperati, tankou batri a.
Fonksyon kontwòl
1. Soft kòmanse fonksyon: PWM mou kòmanse
PWM itilize 30s soti nan 0 pousan a 100 pousan .Fonksyon sa a yo itilize pou pwoteje gwo kouran ak chanjman toudenkou sou otobis vòltaj segondè a. Chak chanèl piti piti kòmanse dousman, gen kouran rid nan pwosesis demaraj mou a, ak aktyèl inrush la piti (<1.3 times="" the="" rated="">
2. Fonksyon restriksyon:
2.1 Limit tanperati
①Lè tanperati priz la rive nan 80 degre, li pral aktivman diminye pouvwa a piti piti pou kenbe tanperati dlo a nan priz la relativman konstan.
② Lè tanperati nenpòt IGBT rive nan 85 degre, li pral aktivman diminye pouvwa a piti piti oswa fèmen li. Lè li pi ba pase 80 degre, li pral rekòmanse travay, pou tanperati IGBT a pa depase limit la.
2.2 Limit pouvwa
Limit pouvwa demaraj mou: chak pouvwa limite a 2850W pandan demaraj mou.
3. Fonksyon pwoteksyon:
3.1 Pwoteksyon wo vòltaj segondè ak undervoltage
Ranje vòltaj k ap travay la ka mete selon kondisyon kliyan yo. Chofaj ki pa nan ranje a pa pral kòmanse oswa etenn. Si li retounen nan seri a, li pral rekòmanse dousman nan valè aktyèl la mete.
3.2 IGBT kondwi vòltaj survoltaj ak pwoteksyon undervoltage
Lè vòltaj kondwi IGBT a pa nan seri a k ap travay, chofaj la pral konplètman etenn, epi apre rekiperasyon an, li pral rekòmanse dousman nan valè aktyèl la mete.
3.3 Pwoteksyon koneksyon anti-inverse vòltaj ba
Koneksyon ranvèse vòltaj ki ba pa travay.
3.4 Tanperati dlo priz sou pwoteksyon tanperati
Lè tanperati dlo a nan priz la depase 105 degre pou 3 segonn, tout chofaj yo pral etenn imedyatman.
3.5 Pwoteksyon kout sikwi
Nenpòt kous PTC se kout-sirkwit, kous la pral etenn imedyatman, repete deteksyon an 5 fwa, epi li toujou kout-sirkwit, kous la pa pral vire sou pou chofaj anvan pouvwa sou ankò.
3.6 Pwoteksyon Surkouran
Pandan operasyon chofaj la, si kous la kontinye depase 2 fwa aktyèl aktyèl la pou 5s, li konsidere kòm twò chaje, epi kous la ap fèmen epi rekòmanse.
Avètisman:Segondè vòltaj pa gen kapasite pou anpeche koneksyon ranvèse. Koneksyon ranvèse vòltaj segondè ap mennen nan chofaj dirèk san kontwòl. Koneksyon ranvèse vòltaj segondè ka lakòz PTC domaj, ka lakòz machin nan echwe pou yo prechaje epi yo pa ka kòmanse, epi li ka lakòz rezistans nan prechaj boule!
